建筑铝型材平均耐磨性的测定是评估其在使用过程中抵抗磨损能力的重要环节。首先，要准备好标准的测试设备，如磨损试验机。选取具有代表性的建筑铝型材样本，确保其表面状态符合实际应用情况。在测定过程中，将铝型材样本固定在试验机上，设定特定的磨损参数，如摩擦速度、压力大小和磨损时间等。通过让磨料与铝型材表面持续接触并摩擦，经过规定时间后，测量样本的磨损量，再依据相关计算方法得出平均耐磨性数值。这一数值对于判断建筑铝型材在长期使用中的耐久性、美观性以及结构稳定性有着关键意义。

        对于建筑铝型材而言,耐磨性可以表征表面膜层对摩擦作用的抵抗能力[1],它实际上是型材表面膜层硬度、附着力和内聚力综合效应的体现,也是衡量型材质量和质量监督部门进行检查、质量监管的一项重要质量和技术指标。在诸如GB5237-2008《铝合金建筑型材》等产品标准中,都有关于耐磨性的要求。目前,我国常用落砂试验法测试建筑铝型材的耐磨性,但这种方法的重现性差、可操作性不强且工作强度大,给质检部门和各型材生产企业进行质量控制带来了很多不便。因此近年来,人们一直都在探索替代落砂试验法的测试方法,喷磨法就是其中的首选。（参考《建筑中文网》）

        1 试 验

        1.1 仪器与磨料

        喷磨试验法测定平均耐磨性的原理是:由干燥空气流或惰性气体气流将碳化硅颗粒喷射在试样一个小的检验区上,直到裸露出金属基体为止,试样的平均耐磨性用喷磨时间或喷磨所用碳化硅的质量来表示。测试结果需和标准试样的测试结果相比较,以相对耐磨性的形式给出。本试验中所用仪器为自主研发的喷磨试验仪,图1为所用仪器的示意图,其中,试样面与喷嘴的轴线呈55°。

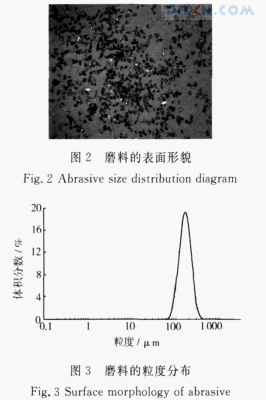

        试验中使用的磨料为绿碳化硅,形状为多角形(见图2),其粒度为F100,粒度分布见图3。磨料使用前需于105℃下烘干(需烘烤约2h)。



        1.2 试验方法

        将试样置于仪器的试样架上,并使其受检面与喷嘴相对,在漏斗中加入足够的磨料,并调节磨料流速为29g/min。调整试验压力为15kPa,压缩空气流速为3.2m3/h。使干燥的磨料在喷嘴出口处与压缩空气混合,并直接喷射到试样表面。从磨料流动开始计时,以试样裸露出的基体直径达到2mm时为试验终点。在每个试样上进行3次试验,以3次结果的平均值计算试样的平均耐磨性。平均耐磨性R的计算公式如下:



        式中:K为喷磨系数,单位μm/s;t为到达试验终点所需的喷磨时间(亦称耐磨性参数),单位s;d为试样检验面的原始膜厚,单位μm。

        2 结果与讨论

        选用经不同表面处理方法处理的建筑铝型材进行喷磨试验。喷磨试验是一种相对耐磨性试验,测量的是整个膜厚意义上的平均耐磨性能,其试验结果需与标准试样进行对比,本试验中选择膜厚为22μm的阳极氧化膜试样作为标准试样。各样品的测试结果见表1,可以看出,喷磨试验结果具有很好的重现性。



        此外,喷磨试验操作简单,用砂量很小,可以快速地完成耐磨性测试,测试本试验中选择的试样最多只需几分钟。

        标准试样的平均耐磨性为10,根据表1中标准试样的喷磨试验数据可以得出所用喷磨试验仪的喷磨系数K为0.57μm/s,根据公式(1)可得出各建筑铝型材试样的平均耐磨性,见表2。试样的平均耐磨性数值如果大于10,说明其耐磨性好于标准试样;反之,则试样的耐磨性比标准试样差。



        一水软铝石、三水软铝石形成的峰、γ-Al2O3和α-Al2O3的转变峰;不同的是,图7中还出现了氧化锆的转变峰。从图7中可以看出:1)氧化铝体积分数为15%的复合浆料水分挥发和一水与三水软铝石的形成峰值为100℃,γ-Al2O3的形成峰为340℃,α-Al2O3的转变峰为1178℃;2)氧化铝体积分数为50%的复合浆料水分挥发和一水与三水软铝石的形成峰值为130℃,γ-Al2O3的形成峰为401℃,α-Al2O3的转变峰为1268℃。



        总体上看,随着氧化锆含量的增加,氧化铝转变的峰发生了偏移,氧化锆的含量越高,氧化铝的转变温度越低。氧化铝的含量对氧化锆的相变没有明显影响,在830℃出现了氧化锆m-t相变吸热峰。

        3 结 论

        1)溶胶的制备工艺为:在85℃高速搅拌的蒸馏水中加入异丙醇铝,以硝酸作为解胶剂,控制溶液的pH为2,异丙醇铝和蒸馏水的物质的量比为1∶80。

        2)复合浆料悬浮率与复合浆料的pH值、粉体的含量有关系,所配制的复合浆料pH控制在2左右是比较合适的。复合浆料中氧化锆的合适配比为85%~90%(体积分数)。

        3)根据复合浆料的差热曲线,选择830℃作为复合浆料的烧结温度。氧化锆含量对γ-氧化铝的转变温度有影响,氧化锆的含量越高,γ-氧化铝的转变温度越低。

        [参考文献]

        [1] 时海芳.铝合金陶瓷涂层的研究进展[J].表面技术,2007,36(6):73-75.

        [2] 卢锦堂,袁美蓉,孔纲.金属表面防腐蚀硅溶胶涂层的研究进展[J].腐蚀与防护,2009,30(1):11-15.

        [3] OldingT,SayerM,BarrowD.Ceramicsol-gelcompositecoatingsforelectricalinsulation[J].ThinSolidFilms,2001,398/399:581-586.

        [4] BarrowDA,PetroffTE,TandonR,etal.Characteriza-tionofthickleadzirconatetitanatefilmsfabricatedusinganewsolgelbasedprocess[J].J.Appl.Phys,1997,81:876-877.

        [5] 汪瑾,许煜汾.超细粉体在液相中分散稳定性的研究[J].合肥工业大学学报(自然科学版),2002,25(1):123-126.

        [6] 曾爱香,唐绍裘.Sol-Gel法制备金属基铝硅酸盐陶瓷涂层的研究[J].表面技术,2000,29(6):9-11.

        [7] 丁率捷,姜建华,朱源泰.溶胶-凝胶法制备不锈钢表面SiO2-TiO2-Al2O3-ZrO2涂层[J].电镀与涂饰,2006,25(3):32-35.

        [8] 王全胜,王江波.梯度热障涂层热震性能研究[J].材料工程,1999,(11):19-21.

        [9] 赵亮富,赵玉龙.超声波测浓技术在重力沉降研究中的应用[J].煤化工,1997,(4):50-54.

        [10]袁正希.Y3O3液相掺杂ZrO2粉体的制备及其特性[J].硅酸盐学报,2001,29(5):488-492. 来源: 《建筑中文网》.

原文网址：http://www.pipcn.com/research/201012/14552.htm
