《冬季施工冷缝的处理与相关要点》

冬季施工中，冷缝是一个需要特别关注的问题。冷缝是由于混凝土浇筑间歇时间过长，导致先后浇筑的混凝土之间出现的薄弱结合面。

当出现冷缝时，首先要对冷缝表面进行处理。需将冷缝处的松散混凝土凿除，露出坚实的骨料，然后用清水冲洗干净，以确保新老混凝土能良好粘结。接着，可采用高一级的混凝土或水泥砂浆进行填补。在填补过程中，要注意振捣密实，使填补材料能充分填充冷缝空间。

必须知道的是，冷缝会严重影响混凝土结构的整体性和耐久性。在冬季，由于气温低，混凝土的凝结时间延长，更易出现冷缝。为避免冷缝产生，施工时要合理安排浇筑顺序和速度，尽量缩短间歇时间。同时，做好混凝土的保温养护工作，采用覆盖保温材料等措施，保持混凝土的温度，防止其过快冷却。这样才能减少冷缝带来的不良影响，确保冬季施工的工程质量。

　　寒冬时节还是有很多施工对再赶工期，做完好回家过年，但是，冬期施工常常有很多令现场人员非常头疼的问题，混凝土冷缝就是其中之一。今天小就来给大家分享一下有关混凝土冷缝，大家在项目中必须知道的事项。

　　冷缝是什么？

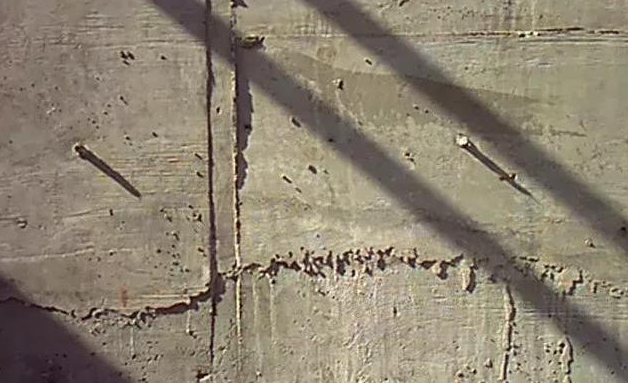

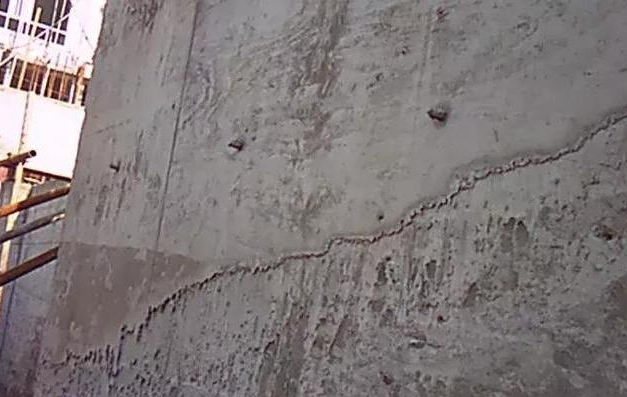

　　冷缝是：在混凝土浇筑过程中，由于种种原因中断浇筑，且间隔时间超过混凝土的初凝时间，但小于混凝土的终凝时间，导致在混凝土结构中形成的一种薄弱面。

　　冷缝的危害包括：给结构安全埋下较大隐患，影响混凝土对钢筋的握裹力，影响钢筋混凝土结构的整体性，影响混凝土对钢筋的保护作用，水可能通过冷缝锈蚀钢筋，影响结构的自防水和使用寿命。

　　与施工缝有什么区别？

　　施工缝是因施工工艺、施工强度、混凝土温控措施等原因，根据施工需要人为制造的一中新老混凝土间的缝。但施工缝需要采取凿毛、设置拉筋、设止水物等处理措施。

　　可以理解为：冷缝是施工不当造成的，而施工缝是施工需要的。

　　冷缝如何处理？

　　一、工艺

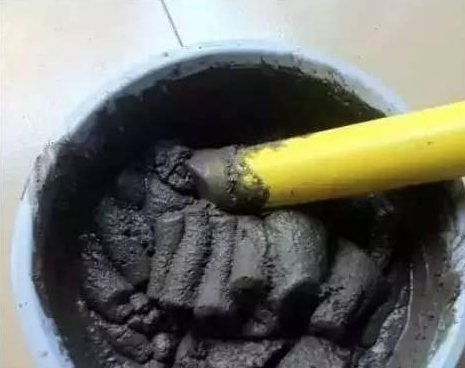

　　简单来说，处理方法就是人工凿除混凝土表面乳皮，用清水冲洗干净，采用去石子砂浆接缝，加强振捣和养护。

　　其中，人工凿毛有不同方式，包括：

　　（1）高压水冲洗：冲水压力达到25~50mpa时效率较高，间隙期超过2周，冲毛效果差。

　　（2）低压水冲毛：在混凝土终凝后，用0.3~0.6mpa的冲水压力，可能会冲掉2~3cm厚的表层混凝土。

　　（3）风砂枪冲毛：对龄期长的混凝土冲毛有效，但是费工、费时、费料，施工干扰大。

　　（4）钢丝刷机械刷毛：功效高，效果好，但费用较高。

　　二、修补方法

　　1.表面修补法

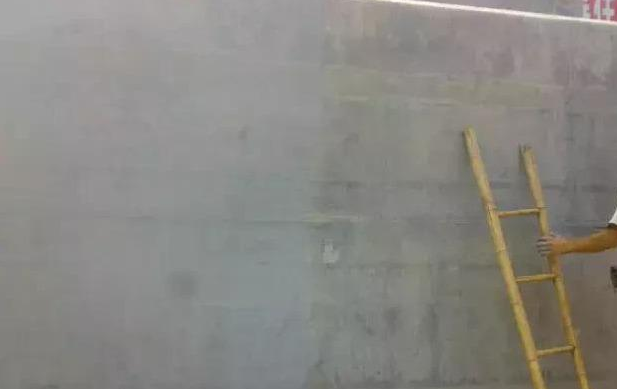

　　表面修补法是一种简单、常见的修补方法，它主要适用于稳定和对结构承载能力没有影响的表面裂缝以及深进裂缝。

　　通常情况下，其处理过程是在裂缝的表面涂抹水泥浆、环氧胶泥，或在混凝土表面涂刷油漆、沥青等防腐材料。在防护的同时，为了防止混凝土受各种作用的影响继续开裂，可以在裂缝的表面粘贴玻璃纤维布等。

　　2.灌浆封堵法

　　灌浆封堵法主要适用于对结构整体性有影响，或有防渗要求的混凝土裂缝。这种方法是利用压力设备，将胶结材料压入混凝土的裂缝中，胶结材料硬化后与混凝土形成一个整体，从而起到封堵加固的目的。

　　常用的胶结材料有水泥浆、环氧树脂、甲基丙烯酸酯、聚氨酯等化学材料。

　　3.嵌逢封堵法

　　嵌缝法是裂缝封堵中最常用的一种方法。它通常是沿裂缝凿槽，在槽中嵌填塑性或刚性止水材料，以达到封闭裂缝的目的。

　　常用的塑性材料有聚氯乙烯胶泥、塑料油膏、丁基橡胶等等；常用的刚性止水材料为聚合物水泥砂浆。

　　4.结构加固法

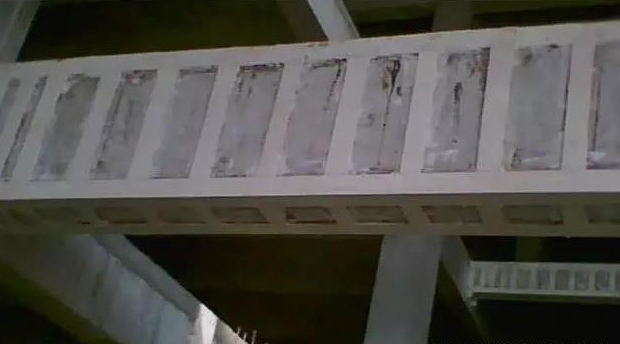

　　当裂缝影响到混凝土结构的性能时，就要考虑采取加固法对混凝土结构进行处理。结构加固中常用的方法主要有：加大混凝土结构的截面面积，在构件的角部外包型钢、采用预应力法加固、粘贴钢板加固、增设支点加固以及喷射混凝土补强加固。

　　5.混凝土置换法

　　混凝土置换法是处理严重损坏混凝土的一种有效方法，此方法是先将损坏的混凝土剔除，然后再置换入新的混凝土或其他材料。

　　常用的置换材料包括：普通混凝土或水泥砂浆、聚合物或改性聚合物混凝土或砂浆。

　　6.电化学防护法

　　电化学防腐是利用施加电场在介质中的电化学作用，改变混凝土或钢筋混凝土所处的环境状态，钝化钢筋，以达到防腐的目的。化学防护法中常用而有效的3种方法是：阴极防护法、氯盐提取法、碱性复原法。

　　这种方法的优点是防护方法受环境因素的影响较小，适用钢筋、混凝土的长期防腐，既可用于已裂结构也可用于新建结构。

　　7.仿生自愈合法

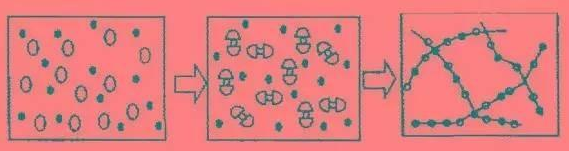

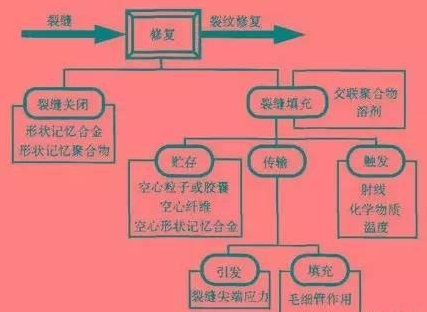

　　仿生自愈合法是一种新的裂缝处理方法，它模仿生物组织对受创伤部位自动分泌某种物质，而使创伤部位得到愈合的机能，在混凝土的传统组分中加入某些特殊组分(如含粘结剂的液芯纤维或胶囊)，在混凝土内部形成智能型仿生自愈合神经网络系统，当混凝土出现裂缝时分泌出部分液芯纤维可使裂缝重新愈合。
