BIM（建筑信息模型）在中国建筑工程行业建筑全生命周期中有诸多典型应用：

一、规划设计阶段

1. 场地分析，通过BIM模型结合地理信息，评估地形、气候等对项目的影响。
2. 概念设计，快速生成多种建筑形态方案并进行可视化比较。
3. 协同设计，不同专业设计团队在统一的BIM平台上合作，避免设计冲突。

二、施工阶段 4. 施工进度模拟，直观展现施工顺序和时间安排，优化工期。 5. 施工场地布置规划，合理安排机械设备、材料堆放等。 6. 碰撞检测，提前发现建筑、结构、机电等专业的碰撞问题并解决。 7. 工程量统计，精确计算材料用量，为成本控制提供依据。 8. 预制构件深化设计，提高预制件的精度和适配性。 9. 施工安全管理，识别危险区域并制定防范措施。 10. 质量控制，对施工关键节点进行标注和监控。

三、运营维护阶段 11. 设施管理，建立建筑设施数据库，方便查询和维护。 12. 空间管理，合理规划和利用建筑内部空间。 13. 设备维护计划制定，依据设备运行数据安排维护工作。 14. 能耗监测，实时监控建筑能耗情况，进行节能分析。 15. 应急管理，模拟火灾等突发事件，制定疏散方案。 16. 资产管理，对建筑内的各类资产进行登记和管理。 17. 租户管理，为租户提供建筑相关信息服务。 18. 建筑性能评估，评估建筑的采光、通风等性能。 19. 历史数据记录与分析，为建筑改造等提供参考。 20. 绿色建筑认证支持，提供数据以满足相关认证要求。

BIM贯穿建筑工程全生命周期，从前期规划到后期运营维护，为提高建筑质量、效率和可持续性发挥着不可替代的作用。

        作者简介

        过俊，CCDI副总监，现任建筑数字化业务部经理，中国工程图学学会土木工程分会委员，世界华人建筑师协会数码建筑学术委员会会员。曾作为协同设计经理，参加了2008年北京奥运会国家游泳中心（水立方）的设计过程。之后在CCDI创建了信息部，并致力于将先进的数字化技术融入传统的工程建设行业。2005年开始，在CCDI建立了专业的BIM服务团队，推动CCDI成功实施了几十个BIM实践案例。2009年在CCDI组建“建筑数字化业务部”，将BIM的服务对象从公司内部的设计团队拓展到公司外的业主和施工企业。在2009年及2010年的BIM建筑设计大赛中，带领CCDI的BIM团队多次荣获“BIM最佳建筑设计一等奖”，并连续两年为CCDI夺得“BIM最佳企业应用奖”。（参考《建筑中文网》）

        0 引言

        在过去的20多年中，CAD技术的普及和推广使建筑师、工程师们甩掉图板，从传统的手工绘图、设计和计算中解放出来，可以说是工程设计领域的第一次数字革命。而现在，建筑信息模型（BIM）的出现将引发整个工程建设领域的第二次数字革命。BIM不仅带来现有技术的进步和更新换代，它也间接影响了生产组织模式和管理方式，并将更长远地影响人们思维模式的转变。

        BIM技术的核心是通过在计算机中建立虚拟的建筑工程三维模型，同时利用数字化技术，为这个模型提供完整的、与实际情况一致的建筑工程信息库。该信息库不仅包含描述建筑物构件的几何信息、专业属性及状态信息，还包含了非构件对象（例如空间、运动行为）的状态信息。借助这个富含建筑工程信息的三维模型，建筑工程的信息集成化程度大大提高，从而为建筑工程项目的相关利益方提供了一个工程信息交换和共享的平台。结合更多的相关数字化技术，BIM模型中包含的工程信息还可以被用于模拟建筑物在真实世界中的状态和变化，使得建筑物在建成之前，相关利益方就能对整个工程项目的成败做出完整的分析和评估。

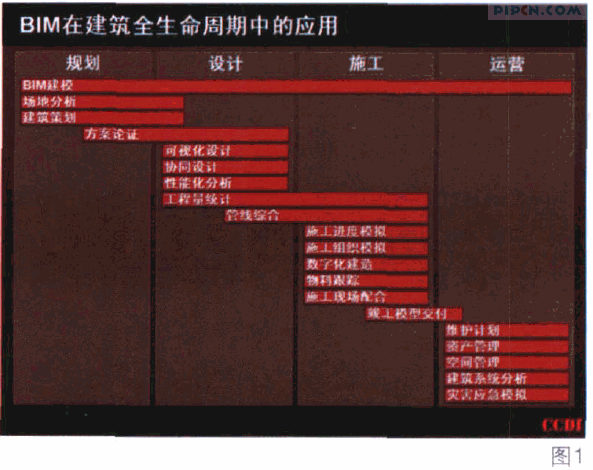

        随着B IM在国内逐渐被认可与应用，特别是近年来在国内工程建造行业高速发展的背景下，BIM已经在国内一些大型工程项目中得到积极应用，涌现出很多成功案例。美国b S a（building SMART alliance）曾经对目前美国工程建设行业领域的BIM应用情况做过详细调查，并总结出目前美国市场上BIM的25种不同应用并加以分析研究，用于指导工程项目在不同阶段选择合适的BIM应用。国内目前还缺少在这一领域的深入研究，不过我们依然可以借鉴美国bSa对BIM应用的分类框架，结合目前国内BIM技术的发展现状、市场对BIM应用的接受程度以及国内工程建设行业的特点，对中国建筑市场BIM的典型应用进行归纳和分类（图1）。



        由于中美建筑市场的差异以及本土主流BIM软件的欠缺，国内BIM应用在行业跨度和深度上都和美国有一定距离，不过大的应用方向是一致的。以下为笔者整理出来的目前国内建筑市BIM在国内建筑全生命周期的典型应用20 Application Types of BIM in a Building's Lifecycle场典型的BIM应用，一共有20个，希望和大家进行交流探讨。

        1 BIM的20种典型应用

        1.1 BIM模型维护

        根据项目建设进度建立和维护BIM模型，实质是使用BIM平台汇总各项目团队所有的建筑工程信息，消除项目中的信息孤岛，并且将得到的信息结合三维模型进行整理和储存，以备项目全过程中项目各相关利益方随时共享。

        由于BIM的用途决定了BIM模型细节的精度，同时仅靠一个BIM工具并不能完成所有的工作，所以目前业内主要采用“分布式”BIM模型的方法，建立符合工程项目现有条件和使用用途的BIM模型。这些模型根据需要可能包括：设计模型、施工模型、进度模型、成本模型、制造模型、操作模型等。BIM“分布式”模型还体现在BIM模型往往由相关的设计单位、施工单位或者运营单位根据各自工作范围单独建立，最后通过统一的标准合成。这将增加对BIM建模标准、版本管理、数据安全的管理难度，所以有时候业主也会委托独立的BIM服务商统一规划、维护和管理整个工程项目的BIM应用，以确保BIM模型信息的准确、时效和安全。

        1.2 场地分析

        场地分析是研究影响建筑物定位的主要因素，是确定建筑物的空间方位和外观、建立建筑物与周围景观的联系的过程。在规划阶段，场地的地貌、植被、气候条件都是影响设计决策的重要因素，往往需要通过场地分析来对景观规划、环境现状、施工配套及建成后交通流量等各种影响因素进行评价及分析。传统的场地分析存在诸如定量分析不足、主观因素过重、无法处理大量数据信息等弊端，通过BIM结合地理信息系统（Geographic Information System，简称GIS），对场地及拟建的建筑物空间数据进行建模，通过BIM及GIS软件的强大功能，迅速得出令人信服的分析结果，帮助项目在规划阶段评估场地的使用条件和特点，从而做出新建项目最理想的场地规划、交通流线组织关系、建筑布局等关键决策。

        1.3 建筑策划

        建筑策划是在总体规划目标确定后，根据定量分析得出设计依据的过程。相对于根据经验确定设计内容及依据（设计任务书）的传统方法，建筑策划利用对建设目标所处社会环境及相关因素的逻辑数理分析，研究项目任务书对设计的合理导向，制定和论证建筑设计依据，科学地确定设计的内容，并寻找达到这一目标的科学方法。在这一过程中，除了需要运用建筑学的原理，借鉴过去的经验和遵守规范，更重要的是要以实态调查为基础，用计算机等现代化手段对目标进行研究。

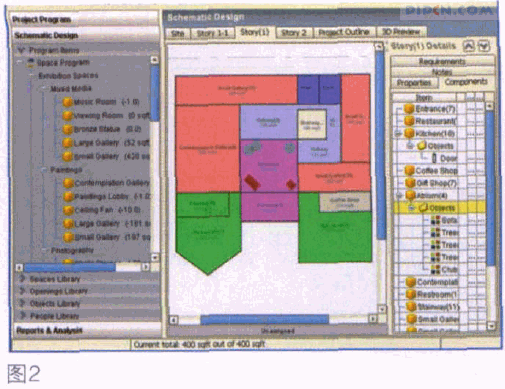

        BIM能够帮助项目团队在建筑规划阶段，通过对空间进行分析来理解复杂空间的标准和法规，从而节省时间，提供对团队更多增值活动的可能。特别是在客户讨论需求、选择以及分析最佳方案时，能借助BIM及相关分析数据，做出关键性的决定。BIM在建筑策划阶段的应用成果还会帮助建筑师在建筑设计阶段随时查看初步设计是否符合业主的要求，是否满足建筑策划阶段得到的设计依据，通过BIM连贯的信息传递或追溯，大大减少以后详图设计阶段发现不合格需要修改设计的巨大浪费（图2）。



        1.4 方案论证

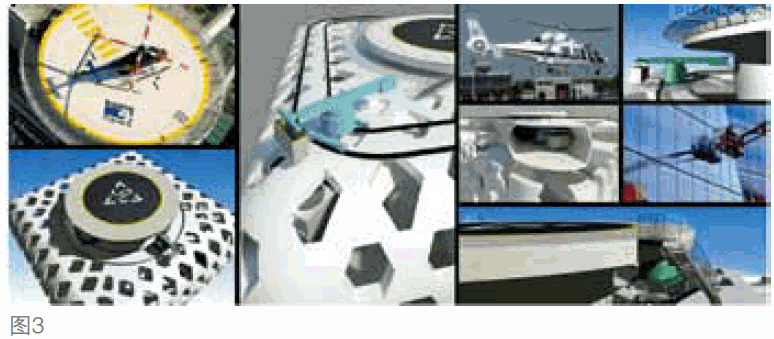

        在方案论证阶段，项目投资方可以使用BIM来评估设计方案的布局、视野、照明、安全、人体工程学、声学、纹理、色彩及规范的遵守情况。BIM甚至可以做到建筑局部的细节推敲，迅速分析设计和施工中可能需要应对的问题。方案论证阶段还可以借助BIM提供方便的、低成本的不同解决方案供项目投资方进行选择，通过数据对比和模拟分析，找出不同解决方案的优缺点，帮助项目投资方迅速评估建筑投资方案的成本和时间。对设计师来说，通过BIM来评估所设计的空间，可以获得较高的互动效应，以便从使用者和业主处获得积极的反馈。设计的实时修改往往基于最终用户的反馈，在BIM平台下，项目各方关注的焦点问题比较容易得到直观的展现并迅速达成共识，相应的需要决策的时间也会比以往减少（图3）。



        1.5 可视化设计

        3Dmax、Sketchup这些三维可视化设计软件的出现有力地弥补了业主及最终用户因缺乏对传统建筑图纸的理解能力而造成的和设计师之间的交流鸿沟，但由于这些软件设计理念和功能上的局限，使得这样的三维可视化展现不论用于前期方案推敲还是用于阶段性的效果图展现，与真正的设计方案之间都存在相当大的差距。

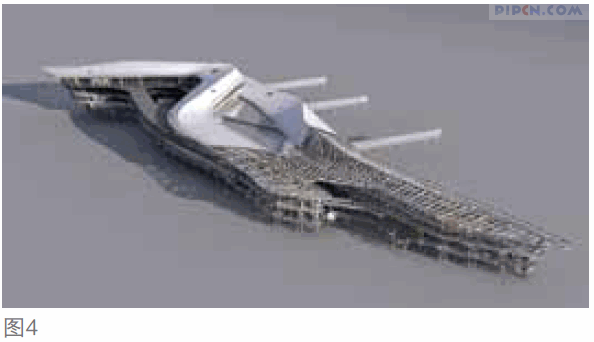

        对于设计师而言，除了用于前期推敲和阶段展现，大量的设计工作还是要基于传统CAD平台，使用平、立、剖等三视图的方式表达和展现自己的设计成果。这种由于工具原因造成的信息割裂，在遇到项目复杂、工期紧的情况下，非常容易出错。BIM的出现使得设计师不仅拥有了三维可视化的设计工具，所见即所得，更重要的是通过工具的提升，使设计师能使用三维的思考方式来完成建筑设计（图4），同时也使业主及最终用户真正摆脱了技术壁垒的限制，随时知道自己的投资能获得什么。



        1.6 协同设计

        协同设计是一种新兴的建筑设计方式，它可以使分布在不同地理位置的不同专业的设计人员通过网络的协同展开设计工作。协同设计是在建筑业环境发生深刻变化、建筑的传统设计方式必须得到改变的背景下出现的，也是数字化建筑设计技术与快速发展的网络技术相结合的产物。
