暖通空调水系统水力平衡调节：保障系统高效运行的关键
暖通空调水系统水力平衡调节是确保系统高效运行的关键环节。在水系统中，由于各支路的阻力特性不同，容易出现水力失调现象。调节过程中，首先要对系统的各个环路进行详细的水力计算和分析，确定理想的流量分配。通过安装平衡阀等调节设备，技术人员可以根据实际需求对各支路的水流量进行精确调整。在初调节时，常采用静态平衡调节方法，以消除先天性的水力失调。而在系统运行过程中，还可能需要动态调节来应对负荷变化等情况，这有助于提高室内舒适度、降低能耗、延长设备使用寿命，保障暖通空调系统整体的稳定性和可靠性。
简介： 本文阐述了暖通空调水系统中选用水力平衡阀的原因，并介绍了水力平衡阀的特性，以及应用水力平衡阀对水系统进行水力平衡调节的步骤、方法，特别是结合工程实例详细阐述了系统联调的要求、过程和评价。（参考《建筑中文网》）
关键字：水力失调 水力平衡阀 系统平衡调试
在建筑物暖通空调水系统中，水力失调是最常见的问题。由于水力失调导致系统流量分配不合理，某些区域流量过剩，某些区域流量不足，造成某些区域冬天不热、夏天不冷的情况，系统输送冷、热量不合理，从而引起能量的浪费，或者为解决这个问题，提高水泵扬程，但仍会产生热（冷）不均及更大的电能浪费。因此，必须采用相应的调节阀门对系统流量分配进行调节。
虽然某些通用阀门如截止阀、球阀等也具有一定的调节能力，但由于其调节性能不好以及无法对调节后的流量进行测量，因此这种调节只能说是定性的和不准确的，常常给工程安装完毕后的调试工作和运行管理带来极大的不便。因此近些年来，在越来越多的暖通空调工程水系统的关键部位（如集水器）、特别是在一些国外设计公司设计的工程项目中，均大量地选用水力平衡阀来对系统的流量分配进行调节（包括系统安装完后的初调节和运行管理调节，本文主要阐述的是前者，也可作后者的参考）。
水力平衡阀有两个特性：⑴、具有良好的调节特性。一般质量较好的水力平衡阀都具有直线流量特性，即在阀二端压差不变时，其流量与开度成线性关系；⑵、流量实时可测性。通过专用的流量测量仪表可以在现场对流过水力平衡阀的流量进行实测。 2、系统水力平衡调节：
水系统水力平衡调节的实质就是将系统中所有水力平衡阀的测量流量同时调至设计流量。
2.1 单个水力平衡阀调节
单个水力平衡阀的调节是简单的，只需连接专用的流量测量仪表，将阀门口径及设计流量输入仪表，根据仪表显示的开度值，旋转水力平衡阀手轮，直至测量流量等于设计流量即可。
2.2 已有精确计算的水力平衡阀的调节
对于某些水系统，在设计时已对系统进行了精确的水力平衡计算，系统中每个水力平衡阀的流量和所分担的设计压降是已知的。这时水力平衡阀的调节步骤如下：⑴、在设计资料中查出水力平衡阀的设计压降；⑵、根据设计图纸，查出（或计算出）水力平衡阀的设计流量；⑶、根据设计压降和设计流量以及阀口径，查水力平衡阀压损列线图，找出这时水力平衡阀所对应的设计开度；⑷、旋转水力平衡阀手轮，将其开度旋至设计开度即可。
2.3 一般系统水力平衡阀的联调
对于目前绝大部分的暖通空调水系统，其设计只有水力平衡阀的设计流量，而不知道压差，而且系统中包含多个水力平衡阀，在调节时这些阀的流量变化会互相干扰。这时如何对系统进行调节，使所有的水力平衡阀同时达到设计流量呢？
2.3.1 系统水力平衡调节的分析：
① 并联水系统流量分配的特点：并联系统各个水力平衡阀的流量与其流量系数KV值成正比(由于管道中水流速度较低，假定各并联支路上平衡阀两端的压差相等)，如图1所示，调节阀V1、V2、V3组成的并联系统，则QV1 ：QV2 ：QV3= KV1 ：KV2 ：KV3（Q为流量，KV为流量系数）。当调节阀V1、V2、V3调定后，KV1、KV2 、KV3保持不变，则调节阀V1、V2、V3的流量QV1 、QV2 、QV3的比值保持不变。如果将调节阀V1、V2、V3流量的比值调至与设计流量的比值一致，则当其中任何一个平衡阀的流量达到设计流量时，其余平衡阀的流量也同时达到设计流量。
② 串联水系统流量分配的特点： 串联系统中各个平衡阀的流量是相同的, 如图1所示，调节阀G1和调节阀V1、V2、V3组成一串联系统，则
QG1= QV1 QV2 QV3；
③ 串并联组合系统流量分配的特点：如图1所示，实际上是一个串并联组合系统。其中平衡阀V1、V2、V3组成一并联系统，平衡阀V1、V2、V3又与平衡阀G1组成一串联系统。
根据串并联系统流量分配的特点，实现水力平衡的方式如下：
首先将平衡阀组V1、V2、V3的流量比值调至与设计流量比值一致；再将调节阀G1的流量调至设计流量。这时，平衡阀V1、V2、V3、G1的流量同时达到设计流量，系统实现水力平衡。
实际上，所有暖通空调水系统均可分解为多级串并联组合系统。
2.3.2 水力平衡联调的步骤：

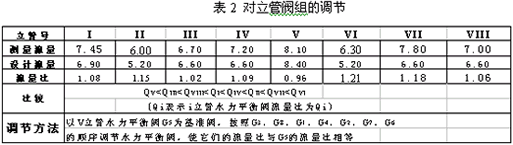

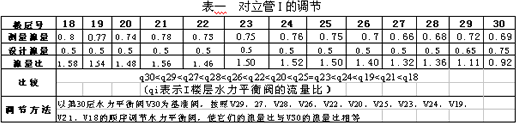

如图2所示，该系统为一个二级并联和二级串联的组合系统，(V1~V3、V4~V6、….V16~V18)为一级并联系统,又分别与阀组I(G1、G2…G6)组成一级串联系统;阀组I为二级并联系统,又与系统主阀G组成为二级串联系统。该系统水力平衡联调的具体步骤如下：
① 将系统中的断流阀（图中未表示）和水力平衡阀全部调至全开位置，对于其它的动态阀门也将其调至最大位置，例如，对于散热器温控阀必须将温控头卸下或将其设定为最大开度位置；
② 对水力平衡阀进行分组及编号：按一级并联阀组1~6、二级并联阀组I、系统主阀G顺序进行，见图2；
③ 测量水力平衡阀V1~V18的实际流量Q实，并计算出流量比q=Q实/Q设计；
④ 对每一个并联阀组内的水力平衡阀的流量比进行分析，例如，对一级并联阀组1的水力平衡阀V1~V3的流量比进行分析，假设q1 ⑥ 测量二级并联阀组I内水力平衡阀G1~G6的实际流量，并计算出流量比Q1-Q6； ⑦ 对二级并联阀组的流量比Q1~Q6进行分析，假设Q1 这时，系统中所有的水力平衡阀的实际流量均等于设计流量，系统实现水力平衡。但是，由于并联系统的每个分支的管道流程和阀门弯头等配件有差异，造成各并联平衡阀两端的压差不相等。因此，当进行后一个平衡阀的调节时，将会影响到前面已经调节过的平衡阀，产生误差。当这种误差超过工程允许范围时（如实例中的5%），则需进行再一次的测量和调节。 以下是北京市御景家园住宅小区某住宅楼供暖系统水力平衡调试实例。 该住宅楼共30层，其中1至17层为低区供暖，18至30层为高区供暖，以高区供暖为例。高区共有8根立管，分别为I、II、III、IV------VIII，立管I从18层到30层的水力平衡阀分别为V18、V19、V20…….V30。具体调试步骤如下： ① 对立管I并联阀组V1~V3进行水力 平衡调节，其方法和数值见表1： ② 按步骤①对高区其余立管II、III、IV……VIII阀组分别进行调节，从而使每一立管并联阀组内的水力平衡阀的流量比均相等； 对立管阀组G1-G8进行水力平衡调节，见表2： ④ 调节系统主阀G，使它的实际流量等于设计流量。这时，高区系统水力平衡初调完毕。 ⑤ 对高区的调试结果进行校验： a、对立管I并联阀组进行水力平衡调节的校验： b、对立管阀组进行水力平衡调节的校验： 通过以上论述及工程调试实例，我们可以得出结论，在暖通空调水系统中，合理地安装水力平衡阀以及采用正确的方法进行系统联调，可以极大地改善系统的水力特性，使系统接近或达到水力平衡，从而既为系统的正常运行提供了保证，同时又节省了能源，使系统经济高效地运行。 参考文献： 1、陆耀庆 等主编，供暖通风设计手册。北京：中国建筑工业出版社，1987年 2、贺平、孙刚主编，供热工程。北京：中国建筑工业出版社，1990年 原文网址：http://www.pipcn.com/research/200612/8726.htm
