地铁单洞双层重叠隧道开挖施工：技术要点与工程挑战
地铁单洞双层重叠隧道开挖施工是一项极具挑战性的工程任务。施工时，需精确规划以确保上下层隧道结构的稳定性。首先，利用先进的地质探测技术深入了解地层状况，为开挖方案提供依据。开挖过程中，对于上层隧道，采用合适的掘进设备，如盾构机，小心控制挖掘速度和方向。下层隧道开挖时，则要更加谨慎，要考虑上层隧道已成型结构的承载与影响。施工过程中，严格的监测系统时刻运行，对地层沉降、隧道变形等进行实时监控，一旦出现异常可及时调整施工参数，确保整个开挖施工安全、高效地进行。
摘 要:简要介绍城市地铁单洞双层重叠隧道浅埋暗挖开挖施工技术。（参考《建筑中文网》）
关键词:地下铁道;重叠隧道;开挖施工
1 工程概况
深圳地铁一期工程3C 标段(国贸站至老街区间隧道北段) 位于深圳市人民路与深南东路交汇处及其南、北部,由四个子单位工程组成,分别为华中国际酒店桩基托换工程、百货广场桩基托换工程、国老区间北段明挖及暗挖隧道工程。暗挖隧道从华中国际酒店及百货广场建筑物桩群及其地基中穿越,为保护上部结构物的安全使用而对其桩基础进行了桩基托换的预防性处理。地铁区间隧道也为减少对建筑物基础的影响范围而采用左、右线上下重叠的单洞双层直边墙拱形的结构形式。
1. 1 地质水文情况
区间内原地貌单元为第四系海中平原、地形较平坦,地层岩体为上覆第四系全新统人工堆积层(Q4ml) 、海冲积层(Q4m al) 及第四系残积层(Qel 4) ,下伏侏罗系中统(J2) 凝灰岩、震旦系(Z) 花岗片麻岩, 局部为燕山期(r5) 花岗岩侵入体。区间内存在F4 、F4′二条近于平行的断层。主要由断层糜棱岩、断层泥和断层角砾组成。该区间地下水按赋存介质可分第四系孔隙潜水、基岩裂隙水和断层带水。地下水位于地表下1. 20～3. 00m , 高程1. 60～ 3. 61m , 地下水对砼结构、钢结构具弱腐蚀分解性。
1. 2 设计情况
暗挖隧道(SK1 755～ 600) 长155m , 埋深12～16m , 纵坡为2. 9 % 下坡的单洞双层重叠隧道(左线在下层,右线在上层), 开挖宽度6. 8m , 平均开挖高度13. 2m , 平均开挖量82m3/ 延米, 分A、B 、D、E 四种衬砌类型,采用复合式衬砌,初支采用喷锚网 格栅钢架,初支喷砼为C20 ,锚杆为R25 中空注浆锚杆,二衬砼为C25S8防水砼,防水层采用PVC 全包防水板。辅助支护措施为拱部?76 自进式注浆管棚,部分拱墙设42 超前小导管注浆。
1. 3 工程特点
(1) 工程涉及工程项目施工内容多,技术复杂,施工难度大。
(2) 地下水位高,砂层厚,开挖岩体软硬变化大,并要穿越两条断层破碎带。
(3) 单洞双层重叠隧道边墙高,结构受力复杂。
(4) 隧道上方地面建筑物密集,地下管线多,隧道从建筑物基础桩群中穿越,环境保护要求高。
2 施工总体方案

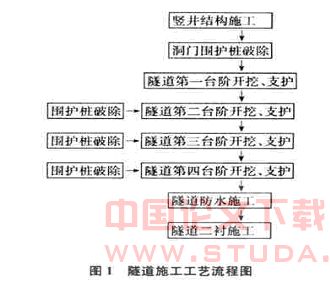

按新奥法原则并结合采用浅埋暗挖法组织施工,并认真研究本工程所处的特殊周边环境,及地质、水文条件,针对性地采取可靠的技术措施以控制地下水流失、地层变位并确保实现洞内防坍,隧道施工工艺流程如图1 所示。
2. 1 隧道开挖施工
根据本隧道的结构尺寸,隧道开挖划分为四个台阶,即左、右线隧道分别采用两个台阶进行开挖。四个台阶以第一台阶开挖为主,各台阶在保证台阶长度一定的前提下,按平行作业分头组织施工,每次进尺为0. 5m 或0. 75m 。采用预留核心土微台阶法进行施工,第一、二、三、四台阶微台阶长度控制在1. 5～2. 0m , 在实际开挖施工中,将根据暗挖实际揭示水文地质情况及施工监测信息反馈,适时调整并优化各台阶长度,第一、二、三台阶采用人工配备风镐进行开挖,采用人力架子车运碴,第四台阶采用小型反铲挖掘机配合人工进行开挖。采用机动小翻斗车运碴。隧道开挖遇中风化岩层尽量采用人工开挖,必要时采用微振控制爆破技术进行开挖,施工中要充分利用围岩的自稳时间,快速开挖、快速封闭,确保隧道安全,掌子面开挖后,及时进行掌子面初支面初喷砼和排水,避免岩石风化、潮解而降低强度,初支结构及时封闭,根据监控量测情况,必要时台阶设立临时仰拱,控制变形发展。爆破施工,要进行爆破参数以及爆破振动效应试验进行爆破噪声监测,根据实际情况不断调整钻爆参数。
2. 2 隧道支护
2. 2. 1 隧道超前支护本隧道主要超前注浆管棚为拱部76 长8m 的超前注浆管棚,及百货广场、华中国际酒店处的隧道拱、边墙 42 超前注浆小导管。
超前注浆管棚具体布置详见表1 。
(1) 自进式T76N 迈式中空注浆锚杆。T76N 迈式中空注浆管棚布置在拱部,环向间距为0. 3m , 纵向间距为6. 0m , 每根长度为8. 0m , 自进式T76N 超前注浆管棚,采用钻机直接顶进施工, 纵向每6m 进行一环施工,管棚最后钻进时,采用1. 5～2m 的连接钻杆将管棚送进到位;管棚打设时,采用两侧对称打设,或分段打设管棚,以便能够及时进行注浆。采用前进式分段注浆工艺, 分段分序进行注浆施工,先施工单序号孔,后施工双序号孔;采用水泥、水玻璃双液浆进行注浆,每次注浆长度为50cm , 注浆压力控制在1. 0MPa 以下。根据量测结果,采用单根钻进、注浆,或钻孔多根后再分根进行注浆;
(2) 42 小导管超前注浆。超前小导管采用42 普通钢管, 管长4. 5m , 搭接1. 5m , 实用长度3m , 注浆管一端做成尖形,另一端焊上铁箍( 6 钢筋),管身在距铁箍端1. 5m 处开始钻孔,钻孔沿管壁间隔300mm 呈梅花形布设,孔径 6～8mm 。钻孔后,将小导管沿孔打入;地层松软用游锤或手持风钻直接将小导管打入,岩层较硬时先钻套孔,后用风镐顶进。掌子面喷5cm 厚混凝土封闭后冲清管内积物后再注浆,注浆顺序由下向上,采用1∶1 的单液水泥浆进行注浆,注浆压力采用0. 5MPa 左右,先施工单序号孔,后施工双序号孔,单根注浆量控制在60L , 当注浆压力增加比较快,且> 1. 0MPa 时,或注浆量达到设计注浆量的1. 2 倍时,结束注浆。根据地质情况,特殊地段采用水泥—水玻璃双液进行施工。
为确保重叠隧道开挖初支阶段侧墙的稳定,暗挖隧道上下台阶间共设置三道横向支撑,支撑采用I18 工字钢。第一道为每榀格栅钢架均设置横向支撑,并喷20cm 厚C20 砼,其起到临时横向支撑及临时仰拱作用;第二、第三道均为隔榀格栅钢架设置一道,仅起临时支撑作用,每道支撑处设纵向槽钢梁,每道支撑均采用螺栓与格栅钢架上垫钢板进行连接,采用螺栓将纵向槽钢梁与上下两单元钢架拱脚角钢进行连接,以保证下台阶施工时,初支受力良好,避免初支处于悬空状态,防止初支下沉过大。根据监控量测变形情况,必要时,考虑加大横撑尺寸,或加密横撑,将横向支撑与临时仰拱结合考虑,喷砼封闭等,以便能及时形成初支的闭合系统,控制初支下沉变形。
2. 2. 3 隧道系统支护
(1) R25 中空注浆锚杆。暗挖隧道系统锚杆采用R25 中空注浆锚杆,长3. 5m 或5. 0m , 间距为750 ×800 梅花形布置,注浆采用水泥注浆,分布里程为SK1 600～ 755 , 其中SK1 600～ 640 、SK1 695～ 755 段拱部锚杆长3. 5m , 边墙部分锚杆长5. 0m , 其余部分锚杆长均为3. 5m , 、锚杆安设在砼喷层达到15cm 后再进行安设,以便及时进行初支,且复喷后砼能够将锚杆头覆盖,不影响后期防水板的施工。锚杆采用风头直接钻进。锚杆注浆要达到孔口返浆,才能停止注浆。浆液凝固后,再扭紧螺帽,施加一定的预应力,发挥锚杆的加固作用。
(2) 格栅钢拱架安设。暗挖隧道格栅钢架统一采用主筋为4 ?28 的钢筋格栅钢架,首榀格栅钢拱架加工后进行试拼,经检验合格后进行批量生产,开挖轮廓检查无误后,对开挖面进行初喷5cm 厚砼封闭岩层,拱架底脚处虚碴清理完毕,用喷浆料调平后, 开始安装钢拱架。钢架与初喷砼之间应尽量接近,并留间隙作为保护层。钢筋格栅组装后应在同一平面内,并垂直线路中线,钢筋格栅与壁面应楔紧,每片钢筋格栅节点及相邻格栅纵向必须分别连接牢固。
(3) 喷射混凝土施工。隧道内喷砼采用分三次施工,第一次先初喷5cm , 封闭开挖面,拱架安装后,再喷至厚度达15cm , 侧向锚杆安设完毕后,再复喷15cm 至设计厚度。喷砼采用HPJ-1 砼喷射机进行喷射作业,自落式搅拌机拌制混合料。喷射作业分段、分片、分层,由下而上,依次进行。
2. 3 隧道施工运输
暗挖隧道在与明挖连接段设竖井,竖井设置提升系统。竖井提升系统采用桁吊配合吊斗,在施工竖井架设一个固定式桁吊, 配备2 个10t 电动葫芦提升吊斗转载出碴及材料运输。
隧道洞内出渣采用无轨运输,第一、二、三层土石方采用人力架子车、第四层配备2 台小型机动运输车水平运输至竖井底料斗,再由架立于井口的提升系统垂直吊运土斗至临时弃土场集中外弃。
其他施工材料通过竖井口电动葫芦吊运至各施工台阶层, 人工运至工作地点,喷浆料通过输料管输送至运输车内,然后再运至施工地点。
2. 4 沉降控制
根据在城市地下空间采用矿山法施工经验以及设计要求, 我们采用以下技术措施来控制地表以及周围建筑物沉降。
2. 4. 1 地表沉降控制
(1) 小导管超前预注浆以加固地层。该措施不仅能改善围岩力学参数,而且还能减少工作面地层失水引起的压缩变形。
(2) 采用短台阶法开挖,台阶长度控制在1. 0～2. 0D(D 为洞径) 左右,并尽快施作仰拱,封闭成环,保证支护系统及时发挥作用。
