在VRV空调设计中，首先面临的是负荷计算问题。精确计算室内外的热湿负荷，是确保空调选型合适的关键，否则可能出现制冷或制热不足的情况。管道布局也是重要一环，不合理的管道走向会增加阻力，影响冷媒的循环效率。室外机的容量配比需谨慎确定，要结合室内机的同时使用系数等因素，过高或过低的配比都会影响系统整体性能。另外，室内机的选型要考虑房间功能、面积大小等，不同功能房间对温湿度控制要求不同，错误选型会造成舒适度不佳和能源浪费等问题。

    摘要：VRV空调系统即可变制冷剂流量空调系统，属单元式空调系统模式，与传统的集中空调系统相比存在许多差异。本文介绍了VRV 空调系统设计中需要考虑的冷量衰减，几种新风处理方法的优缺点以及VRV 的控制系统。

    关键词：VRV 变制冷剂 新风处理 冷量衰减

    0 引言

    VRV 空调系统即可变制冷剂流量空调系统，从90 年代初起，得到了迅速的发展，由于该系统所具有的使用灵活、节能和易于安装等优势，使该系统大量地运用于办公楼、医院、别墅等建筑。但由于VRV 系统属单元式空调系统模式，与传统的集中空调系统相比存在许多差异。作者通过总结VRV 空调系统设计中的得失，谈谈几点体会。（参考《建筑中文网》）

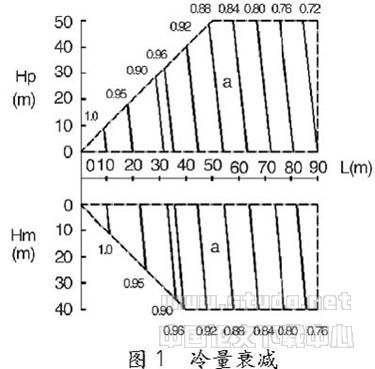

    通常VRV 空调系统室内机与室外机之间是通过冷媒管连接，制冷剂管路的长度与室内外机组的高差影响着空调系统的冷量衰减。以日本大金公司的VRV 空调系统产品为例，产品说明书中介绍：室内机与室外机之间的制冷剂管长度可至150m ，室内机与室外机之间的高差可至50m， 各室内机之间的高差可允许15m。这些都是我们设计中应保证的极限值，在这些范围内设计时要注意到，随着制冷剂管长度及室内外高差的变化，其冷量衰减相差很大。大金公司给予的冷量衰减如图1。从图中可以看到：当室内机处于室外机下方，高差<10m， 制冷剂管等效长度<10m 时，容量修正系数约为1.0； 当室内外高差达到30m， 制冷剂管等效长度达到30m 时，容量修正系数约为0.9；当室内外高差达到50m，制冷剂管等效长度达到90m 时，容量修正系数约为0.72 。

    由此可见，在设计中要考虑到容量修正系数，在系统设计时要尽量使一个系统的室内外机之间的距离最短，高差最小，对高差大、管路长的系统要适当增加机组的容量，这样才能保证空调使用的效果。

    新风的问题一直是VRV 空调系统设计的难点，也很大程度上限制了VRV 空调系统的进一步应用，下面简单介绍几种新风处理方法的优缺点：

    2.1 将VRV 空调系统的普通室内机作为新风机来处理新风

    此种方法由于系统较简单，在工程中运用较多。由于VRV 空调系统的室内机盘管是根据空调回风状态设计的，而不是按新风状态设计的，所以一方面室内机不能将新风处理到室内状态点，部分新风负荷需要由室内机负担，另一方面在室外温度较高时，会使室外机长时间超负荷运转，出现过流保护。

    2.2 采用全热交换机作为新风机

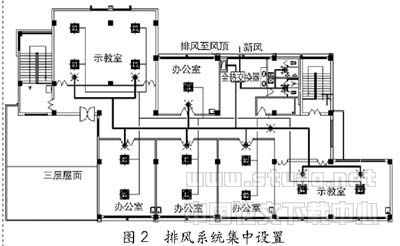

    使用全热交换机在向房间补充新风的同时，利用室内排风的冷量来预冷新风，回收冷量的效率为60%~70% ，可节能28% 。此种方法是VRV 空调新风系统的较好方案，在实际工程应用中，大空间空调系统采用全热交换机时，新风和排风管道易于设置，而在走廊式小开间办公楼、宾馆等场所，同时设置新风管和排风管就较为困难，这时可结合工程的具体情况，将排风系统集中设置。例如集中设置厕所排风或走廊排风，这样就可以简化空调系统管路，如图2 所示。另外使用全热交换机时还要注意其噪声带来的影响。

    2.3 采用VRV 制造厂家提供的新风专用机

    这类新风机通常是按新风状态设计，加大了机组盘管的排数，可将新风处理到室内状态点。但此种方法工程造价较高，影响在工程中的应用，另一方面，在室外温度较高时，压缩机长时间不间断运行，会影响机组的寿命。

    2.4 设置风冷热泵机组为新风系统提供冷热源

    此种方法是将新风系统与VRV 系统分开，新风系统用冷热水系统，这样就确保了新风系统的风量和冷量。在较大的工程特别是带有公共部分的裙房工程较为合理，这类工程主楼设置VRV 空调系统，裙房空调及主楼新风系统的冷热源由风冷热泵机组提供，这样也降低了工程造价。但此种方法采用了2 种空调系统，在运行管理上较为繁琐，没有充分体现VRV 空调系统灵活、节能的特点。

    2.5 利用直接蒸发式风管空调机、屋顶机作为新风机

    此类方法和第1 种方法，即用普通VRV 空调系统室内机作为新风机的原理是一样的，也存在供冷不足，以及主机超负荷运转的问题,严重时甚至会出现烧机现象。

    VRV 空调系统的控制系统较为灵活方便，系统可配有各种遥控器（有线或无线、简易遥控器、宾馆遥控器、集中遥控器等）， 另外还有扩展转换器，可以集中控制64 个不同组合， 多达1 024 台空调机，此外还有楼宇管理系统。在设计时可按照要求选用不同的控制方法，工程实例中往往为了减少工程造价而不注重控制系统，其实VRV 空调控制系统比集中空调系统设置自控系统更加方便、经济，不需要增加过多的投资就可以达到很好的控制效果。另外在工程中为了减少造价往往1 个房间采用同一遥控器控制几个室内机，这就会造成房间温度过冷过热的现象，所以每台遥控器最好控制1 台室内机。

    VRV 空调系统生产技术在不断的提高，容量也在不断的加大，而工程造价也在逐渐降低，相信VRV 空调系统会有一个广阔的前景。

    1 张永铨，巨永年. 变频控制的VRV 空调系统·暖通空调， 1994，3
    2 王裕民，王宇志. 变频控制VRV 空调系统特点的浅析·低温建筑技术， 1999
    3 张智力，吴喜平. VRV 空调系统的节能因素分析. 能源技术，23（2）
