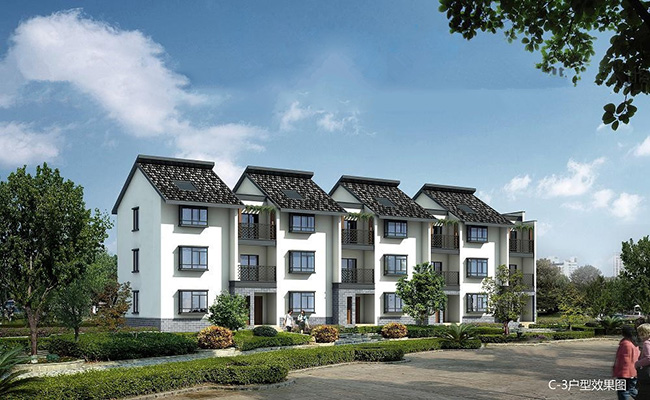

这一农村住宅的4联排设计独具匠心，既满足了多户家庭的居住需求，又巧妙地融入了现代元素。三层的建筑高度使得每一户都拥有充足的空间。

外观上，整齐排列的联排造型展现出简洁而大气的美感。每户配备的阳台是一大亮点，阳台不仅为居住者提供了晾晒空间，更是一个绝佳的休闲观景之处，让人们能够尽情享受农村的田园风光。

屋顶上安装的太阳能装置体现了环保与节能的理念。在阳光的照耀下，太阳能板默默地将光能转化为电能或热能，满足日常的部分能源需求，减少了对传统能源的依赖，同时也为家庭节省了不少开支。

进入室内，三层的空间布局合理，可根据不同家庭的需求灵活规划功能区，无论是宽敞的客厅、温馨的卧室还是实用的储物间，都能在这一设计图中找到合适的安排，为农村家庭打造舒适惬意的居住环境。

你可以根据实际需求进行修改，如果还有其他特定的细节或者要求，请随时告诉我。

        这栋房子有一个特色：屋顶带太阳能！在某种意义上来说是比较老的了，因为现在的住房几乎不用太阳能了，因为太阳能用起来不方便，夏天的水太热，冬天的水太冷。虽然如此，这栋联排别墅还是设计了太阳能，这样看起来美观整齐有序。而且每层之间都有个阳台连通，这样可以增进住户之间的感觉。平时互相串门多好。

占地面积80.38㎡，建筑面积238.62㎡，层数3层，檐口高度9.9m，主体总造价约20~25万

底层：客厅、堂屋、餐厅、厨房、卫生间、储藏室、楼梯间

二层：主卧带阳台、次卧、书房、楼梯间、卫生间

三层：主卧、书房、储藏室、楼梯间、卫生间、室外露台。

该户型非常方正，布局合理，使用面积非常多。

这套别墅图纸46张，施工图是pdf格式，

建筑图：建筑设计说明、底层、二层、三层、屋顶平面图、东西南北立面图、1-1、2-2剖面图、

结构图：结构设计说明、基础平面施工图、一、二、三、屋面梁梁平法施工图、一、二、三及屋顶板配筋图。

给排水：给排水设计说明、图例、底层、二层、三层及屋面给排水平面图、给排水系统示意图、卫生间给排水详图

电气图：电气设计总说明、电气节能设计说明、防雷、接地及安全设计说明、配电箱系统、一、二、三层配电及插座平面图、一、二、三层照明平面图、建筑防雷平面图。

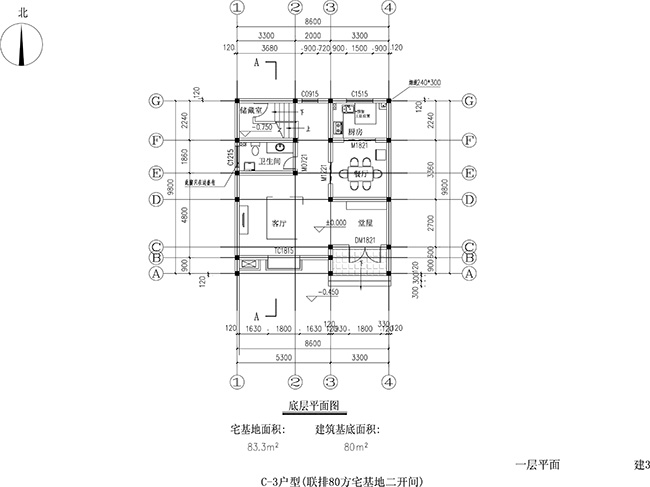

联排80平方宅基地二开间底层平面图

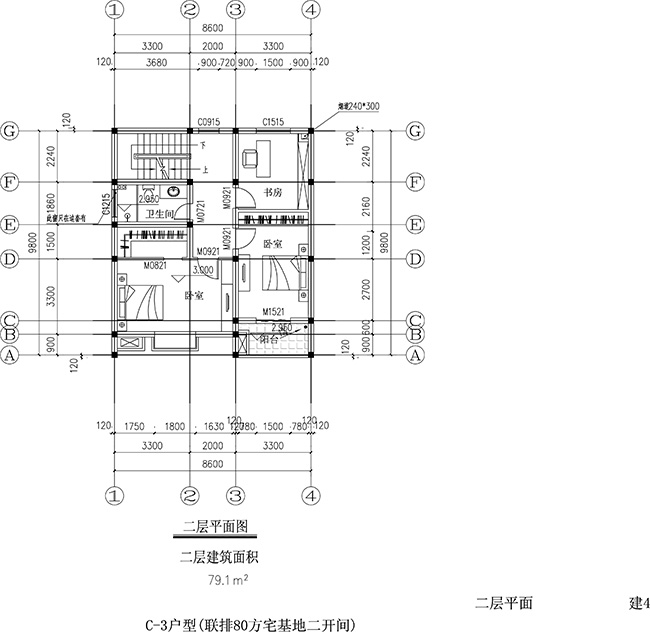

联排80平方宅基地二开间二层平面图

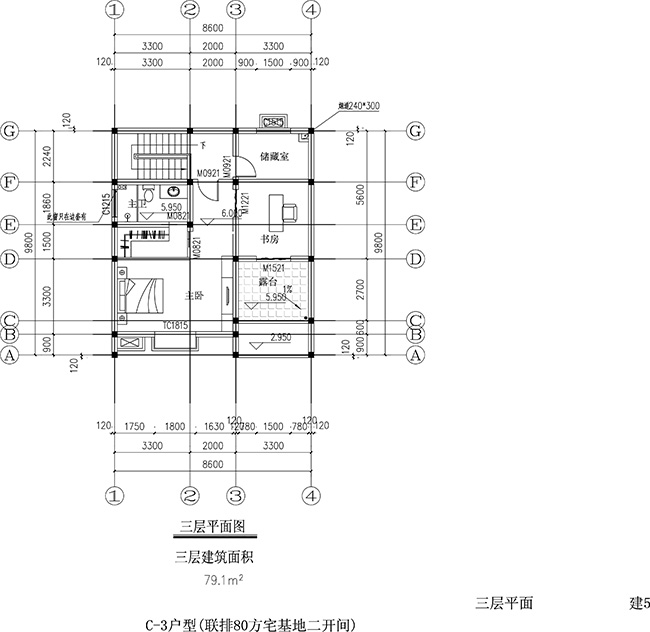

联排80平方宅基地二开间三层平面图

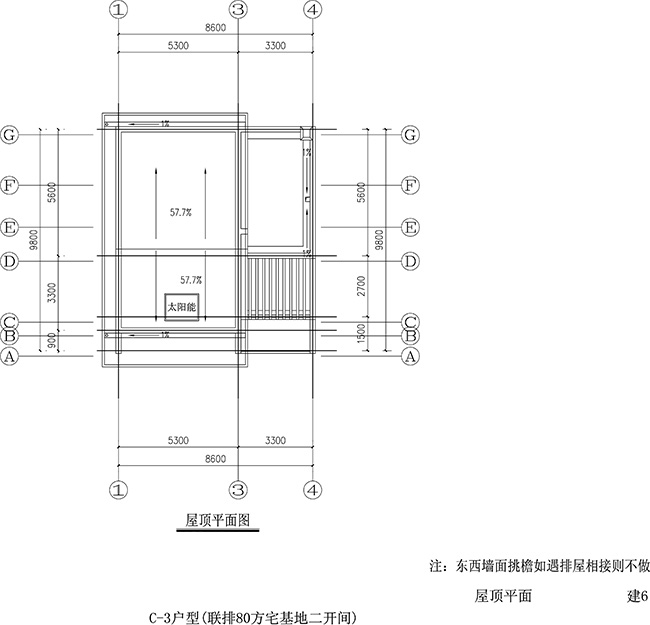

联排80平方宅基地二开间屋顶平面图

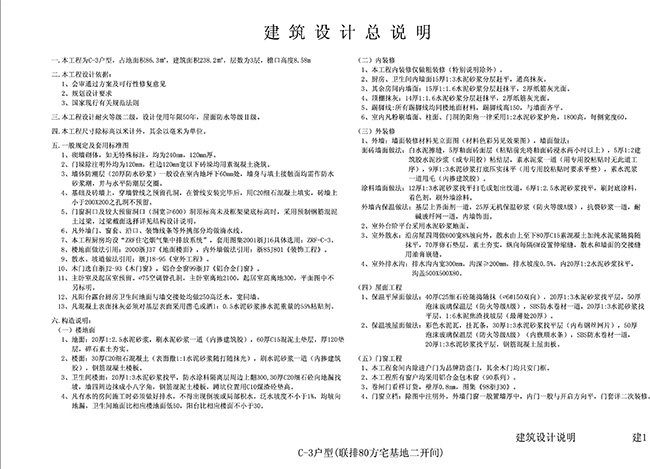

建筑设计总说明

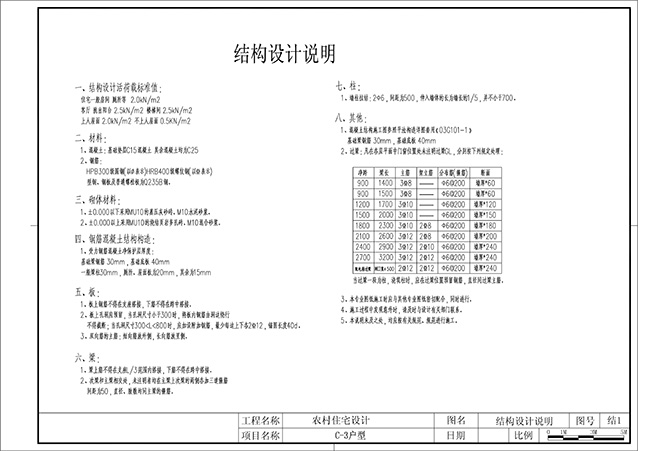

C-3户型结构设计说明

以上就是这套别墅的设计图纸，我们这里关于联排精品别墅图纸热卖款有26套。

欣赏更多别墅案例，请点击案例展示。别墅大师在农村别墅图纸设计服务领域积累了丰富的经验与良好的口碑，后续还将陆续提供绿色建材、土建施工、室内装修等一站式服务，欢迎大家咨询客服了解更多。
