《农村自建房墙面反碱脱落起皮的原因及解决办法》

农村自建房墙面反碱脱落起皮是由多种因素导致的。

一、原因

1. 土壤因素
   • 农村自建房很多靠近土壤，土壤中的碱性物质可能通过毛细作用上升到墙面。如果地基没有做好防潮处理，地下水的碱性成分就容易渗透到墙体，使墙面出现反碱现象，进而导致起皮脱落。
2. 材料问题
   • 使用的建筑材料质量不佳，比如水泥含碱量过高。当墙体内部水分迁移时，碱会随着水分移动到墙面，在表面结晶，对墙面的装饰层产生破坏，导致起皮。
3. 施工不当
   • 施工过程中，墙体的含水量过高就进行墙面装饰。水分在墙体内无法及时排出，就会溶解墙体中的碱性物质，当水分蒸发后，碱结晶析出，撑破墙面的装饰层，造成起皮脱落。

二、解决办法

1. 防潮处理
   • 对地基做好防潮层，如铺设油毡等防潮材料，阻止土壤中的碱性水分上升。
2. 材料选用
   • 选择低碱水泥等合格建筑材料。对于墙面装饰材料，要挑选耐碱性能好的腻子和涂料。
3. 施工改善
   • 确保墙体充分干燥后再进行装饰施工。在墙体中设置防潮透气孔，使墙体内的水分能够正常排出。如果已经出现反碱现象，要先将反碱的部分铲除，用草酸等酸性溶液清洗中和，然后重新进行墙面装饰。

我们发现很多农村的自建房墙面在使用了一段时间之后，都会有反碱脱落起皮的现象，这是什么原因呢？有什么解决办法吗？接下来就来为大家解答这些问题。

农村自建房墙面反碱脱落起皮的原因：

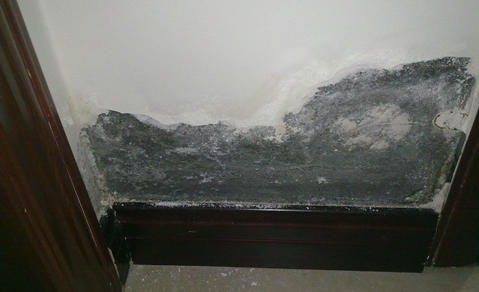

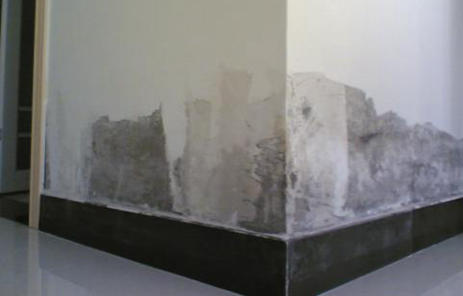

墙面返碱是因建筑物墙体受潮后，水分将墙体内碱性物质溶解到水中，并随着水汽的蒸发，将碱性溶解物带到墙体表面，并在墙体表面结晶固化而产生的现象。一旦墙面返碱，我们可以看到墙体会长出白毛，严重的话还会看到乳胶漆表面变黄，墙皮起泡、脱落。墙面返碱俗称水泥起霜的主要原因是水泥产物氢氧化钙与大气中的二氧化碳反应，生成碳酸钙沉积在混凝土制品表面上；或是水化产物氢氧化钙溶液中，当水蒸发后，氢氧化钙在混凝土缝隙中析晶并聚集在它的表面上。另外，石灰石或建房用砂中，含有一定量的可溶含碱的有机物，由它们形成的氢氧化物、碳酸盐或其他碱盐溶液比较容易地、迅速地在混凝土表面渗出“霜盐”而结霜。

一般来说，墙面返碱分为两大种，一是：表面返碱，二是：渗透结晶，这两种现象的解决方法都各有区别，我们来具体看看这两种情况的表现与解决方案吧！

1、表面返碱

要是墙体是表面出现返碱反应的话，是因为材料内各种物质致密性差，易吸收水分；当材料又含有超过规定值的化学性质不稳定的碱性杂质时（大理石和大部分的面砖为碱性）。遇到酸雨之类的酸性物质就会反应形成盐类，如碳酸盐等。水蒸发后就在砖表面析出白色晶体。

解决方案：这类问题的处理方法通常为表面清洗，即结合材料使用过程中的表面污染情况和季节性的酸雨反应，使用一定比例的草酸溶液安排定期清洗。

2、渗透结晶

若是墙体出现渗透结晶，原因主要是外墙材料（石材或面砖）吸水率太高和粘贴剂中水泥含碱量太大两种因素共同作用的结果。天然石材结晶相对较粗，存在许多肉眼看不到的毛细管（面砖吸水率还要高些，相对说瓷砖比陶砖好些），水携带可溶于水的化学物质可以通过石材中的毛细管浸入石材（或面砖）另外一面。通过水为载体，面层材料微细孔为渠道，粘接材料中的水、碱、盐等物质发生渗入和析出，水蒸发后，白色的盐碱结晶物质停留在石材表面（主要为镶贴砂浆析出氢氧化钙或与空气中二氧化碳反映后的碳酸钙），就是返碱了。

解决方案：首先是采购密实度较高的面层材料和在粘贴时使用碱性较低的水泥材料（最好是非碱性的凝胶材料）；其次采用干挂施工工艺，避免湿贴；最后是采用防水处理，一般情况下是对混凝土或水泥抹灰基层涂刷防水材料，进行闭水性处理后，再用非碱性的粘贴剂进行粘贴施工；对经常处于潮湿环境的情况，除了基层闭水处理外还需要对石材进行全方位密封处理，用特殊防水材料处理石材所有的面层后再进入粘贴施工。

以上这些就是农村自建房墙面反碱脱落起皮的原因及解决办法的介绍了，希望能够帮助大家解决这些问题。
