《大跨度小净距公路隧道施工监测初探》

大跨度小净距公路隧道施工面临诸多挑战，施工监测在此过程中具有关键意义。大跨度意味着隧道结构承受更大压力，而小净距则增加了施工对相邻隧道的影响风险。施工监测首先要确定合理的监测项目，如拱顶沉降、周边收敛等。在隧道开挖过程中，通过精密仪器实时获取数据。这些数据能够反映围岩的变形情况，若发现沉降或收敛值异常，可及时调整施工参数。监测还能为支护结构的优化提供依据，确保隧道施工安全，保障公路工程顺利推进并长期稳定运行。

摘 要：随着我国高等级公路的飞速发展，由于特殊地质及地形条件的限制，出现了连拱隧道。针对连拱隧道施工的复杂工艺，衍生出一种新的结构形式，即小净距公路隧道。该种公路隧道跨度大，扁平率低，开挖多采用分部法，针对大跨度小净距公路隧道的围岩稳定性问题进行系统深入的研究具有重要的意义。完整地介绍了一整套大跨度小净距公路隧道施工监测方案。具有现实可实践操作意义。
    关键词：大跨度小净距公路隧道；施工；监测

    0引 言

    近年来，现场量测与力学计算紧密配合，已形成了一整套监控设计的原理与方法，这种通过在隧道施工过程中所进行的现场量测获得围岩稳定性和支护系统工作状态的信息，然后将信息反馈于施工决策和支护系统的设计过程称为“施工监测”，和“信息化设计”，包含施工监视的含义在内。这种方法因其适应地下工程的特点，能结合现场量测技术、计算机技术以及岩土力学理论、在铁路隧道、公路隧道和军事地下工程等工程领域得到了广泛的应用。

    1目标大跨度小净距公路隧道施工概况

    目标隧道采用平行双洞式，单洞净宽16m，洞高11.4m，呈北西--南东向展布，隧道里程K1+710～K2+600，进洞口里程为K1+710，设计进口路面高程363.220m，出洞口里程为K2+600，设计路面高程357.20m，全长为890m，路面坡度0.7000 %。两洞侧壁间距6.959m。
    目标隧道区段覆盖层厚0.00～2. 80m。填筑土为软弱（场地）土，块石土及亚粘土属中软（场地）土，基岩为坚硬（场地）土。根据《公路工程抗震设计规范》（JGJ004-98）判断，隧道区场地类别为I～III类，属抗震有利地段。
    隧道衬砌结构设计根据结构的受力特点采用复合式衬砌。在施工过程中要求按设计进行监控量测，并对量测信息进行处理、反馈，调整支护参数并贯穿于施工全过程。根据结构的受力特点，以锚杆湿喷钢纤维混凝土等为初期支护，以钢筋混凝土和钢纤维混凝土为二次衬砌，并根据不同的围岩类别，辅以超前中空注浆锚杆和工字钢拱架等辅助支护措施。

    2大跨度小净距公路隧道施工监测目标与内容

    2.1 监控量测的一般规定
    （1）采用复合式衬砌的隧道，必须将现场监控量测项目列入施工组织设计，并在施工中认真实施。
    （2）量测计划应根据隧道围岩条件、支护类型和参数、施工方法以及所确定的量测目的进行编制。同时应考虑量测费用的经济性，并注意与施工进度相适应。
    （3）监控量测应达到以下目的：

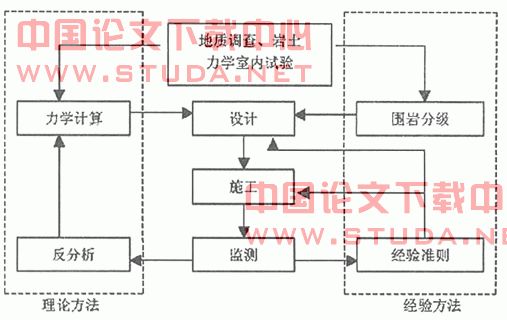

    图2施工监测和信息化设计流程图
    其一，掌握围岩和支护的动态信息并及时反馈，指导施工作业；
    其二，通过对围岩和支护的变位、应力量测，修改支护系统设计。
    （4）采用复合式衬砌的隧道、施工、设计单位必须紧密配合，共同研究，分析各项量测信息，确认或修改设计参数。

    2.2 量测内容与方法
    （1）复合式衬砌的隧道应按表1选择量测项目。表1中1～4项为必测项目；5～11项为选测项目，应根据围岩条件、地表沉降要求等确定；

    （2）爆破后应立即进行工程地质与水文地质状况的观察和记录，并进行地质描述。地质变化处和重要地段，应有照片记载。初期支护完成后应进行喷层表面的观察和记录，并进行裂缝描述；

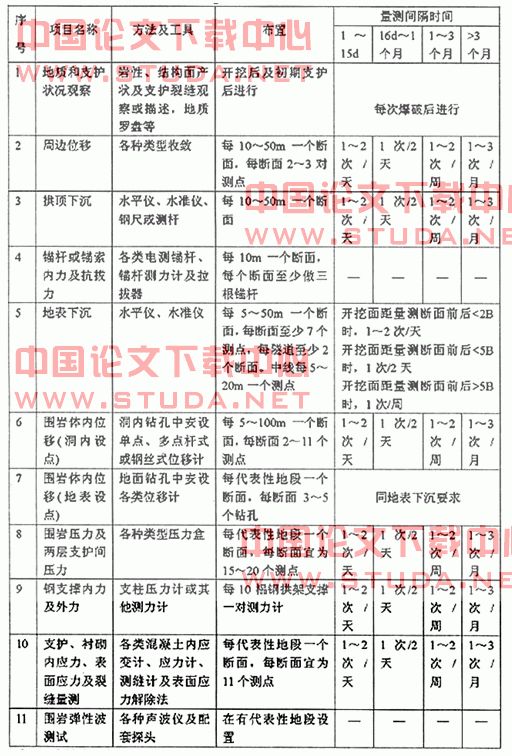

    表1隧道现场监控测量项目及量测方法
    注：B为隧道开挖宽度
    （3）隧道开挖后应及时进行围岩、初期支护的周边位移量测、拱顶下沉量测。当围岩差、断面大或地表沉降控制严时宜进行围岩体内位移量测和其它量测；
    （4）量测部位和测点布置，应根据地质条件、量测项目和施工方法等确定；
    （5）测点应距开挖面2m的范围内尽快安设，并应保证爆破后24h内或下一次爆破前测读初次读数；
    （6）测点的测试频率应根据围岩和支护的位移速度及离开挖面的距离确定；
    （7）现场量测手段，应根据量测项目及国内量测仪器的现状来选用。


    3目标隧道施工监测方案设计

    3.1监控量测项目及其目的
    （1）地质及支护状况观察。对所选择的开挖面的岩性、岩层产状、结构面、溶洞、断层等工程地质和水文地质情况以及初期支护完成后喷层表面的裂缝状况进行观察和描述；预测开挖面前方的地质条件，并为判断围岩的稳定性提供地质资料；观测有无锚杆被拉脱或垫板陷入围岩内部现象，分析初期支护的可靠程度。
    （2）隧道周边水平收敛和拱顶下沉量测。为判断隧道稳定性提供可靠信息；以围岩变位速率为二次衬砌提供合理的支护时机，利用量测信息的反馈，判断初期支护设计与施工方法是否稳妥，从而达到修改设计和指导施工的目的。
    （3）地表沉降。了解地表下沉的范围以及下沉量的大小、地表下沉量随工作面推进的变化规律、地表下沉稳定的时间。
    （4）围岩内部位移量测。了解隧道围岩松弛区、位移量及围岩应力随深度的分布；了解围体内位移范围，判断锚杆长度是否适宜；为准确判断围岩的变形发展提供数据。
    （5）锚杆轴力量测。了解锚杆受力状态，为确定合理的锚杆参数提供依据；判断锚杆布置是否合理以及评价锚杆的支护效果。
    （6）衬砌应力的量测。了解喷层的变形特性以及喷层所受应力的大小，判断复合式衬砌中围岩荷载大小以及初期支护与二次衬砌各自分担围岩压力情况，量测二衬应力以及喷混凝土层内轴向应力，了解二次衬砌的受力状态；判断喷层的稳定性和支护结构长期使用的可靠性以及安全程度。

    3.2 监控量测断面的拟定
    根据隧道工程地质情况和大跨度小净距隧道围岩与支护结构的受力特点，为满足隧道数据采集和保证施工安全，根据围岩类别与支护类型将其分为四种量测断面，分别为A型、B型、C型、D型。
    A型量测断面（必测+选测项目）：适用于隧道IV类围岩段、洞口段及破碎带。具体量测项目包括洞内地质与支护观察、净空变位及拱顶下沉、围岩内部位移、锚杆轴力、钢支撑应力、初期支护与围岩之间的压力、初期支护与二次衬砌之间的压力、爆破振动测试。
    B型量测断面（必测+部分选测项目）：适用于III类围岩。具体量测项目包括洞内地质与支护结构观察、净空变位及拱顶下沉、围岩内部位移、锚杆轴力、初期支护与围岩之间的压力、初期支护与二次衬砌之间的压力、爆破振动测试。
    C量测断面（全必测项目）：适用于隧道各类围岩段。具体量测包括：洞内地质状态与支护结构安全性观测、净空变位及拱顶下沉。
    D型断面量测（仅爆破振动测试）：D型断面为振动波测试，适用于隧道各类围岩段。设置该量测断面的目的是为了测试后行洞在爆破中对先行洞的影响。

    3.3 量测方法和测点布置
    （1）地质状况素描。对新开挖断面的岩性、岩层产状、结构面、断层等工程地质和水文地质情况以及初期支护完成后喷层表面的裂缝状况进行观察和描述。同时观测有无锚杆被拉脱或垫板陷入围岩内部现象，锚杆和喷层有无施工质量问题。
    （2）水平收敛及拱顶下沉量测。在确定量测的新开挖的断面拱顶及轴线左右设3个带挂钩的锚桩，测桩埋设深度30厘米，用快凝水泥或早强锚固剂固定，测桩头设保护罩。用收敛计量测铜壁收敛位移。
    （3）地表沉降观测。在选定的量测断面区域，先设置一个通视条件较好、测量方便、牢固的基准点。测点布置在隧道轴线及其两侧，每个断面根据实际情况设共7～11个测点。测量范围为隧道底两侧向上45度与地表相交，测点埋设水泥桩，用红色油漆做标记，并予以编号，用精密水准仪测量。
    （4）围岩内部位移及锚杆轴力量测。根据围岩岩性实际情况，在隧道选取10个断面，每个断面在拱顶、拱腰、拱脚打5个测孔，孔深3.7～5米，孔径φ50～φ60。每个测孔内设4个测点并安装上传感器，每个断面一共20个测点。用千分表读取位移，用钢筋计量测轴力。
    （5）初期支护与围岩之间应力、二次衬砌之间应力量测。沿隧道周边拱顶、拱腰埋设传感器，将压力盒分别埋设在围岩与喷射混凝土之间、喷射混凝土与二次衬砌之间。围岩与喷射混凝土之间的应力盒在喷射混凝土之前埋设，喷射混凝土与二次衬砌之间的应力盒在挂防水板之前进行安装。

    3.4 量测频率和时间
