《应用冻结法加固地铁工程的结构施工研究》
冻结法在地铁工程结构施工中具有独特意义。在地铁建设中，某些复杂地质条件如富水软土地层等，给施工带来诸多挑战。冻结法通过将地层中的水冻结成冰，形成强度较高的冻土帷幕，起到加固地层和隔水的作用。在结构施工方面，这一方法能有效控制土体变形，为地下结构的开挖和构筑提供稳定的作业环境。研究冻结法的冻结温度、冻结速度、冻结壁厚度等关键参数的合理取值，有助于优化施工方案。同时，对于冻结法解冻过程中可能产生的沉降等问题的研究，也是确保地铁结构安全与稳定的重要内容。
摘要:主要介绍了上海地铁明珠线蓝村路站-浦东南路站区间隧道联络通道、泵站采用水平冻结加固情况下,隧道支护及结构施工过程,分析了隧道内矿山法施工旁通道对地表及隧道结构产生的影响及解决措施,指出了矿山法施工技术在市政及地铁工程施工中的技术可行性。（参考《建筑中文网》）
关键词:水平冻结;隧道支护;结构施工
1 前言
由于受城市地面道路、建筑和地下管线的影响,在地铁隧道施工中,传统的明挖施工技术受到挑战,而隧道暗挖施工技术,因其很少占用地面施工场地、无环境污染、施工安全性高等优势,在北京、广州、上海等城市地铁施工中得到推广应用。2002年6月至11月上海地铁明珠线蓝村路站-浦东南路站区间隧道联络通道、泵站工程采用全断面水平冻结法加固、矿山法开挖支护施工顺利完成。
2概述
2.1工程内容

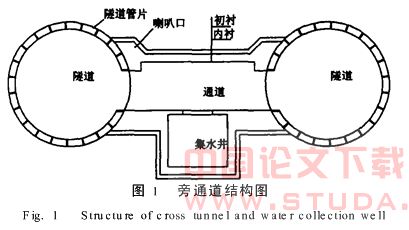

上海地铁明珠线二期蓝村路站—浦东南路站区间隧道旁通道及泵站(以下简称旁通道)位于两站区间隧道中部。旁通道由与左右线隧道正交的水平通道及通道中部的集水井组成(图1)。按设计,旁通道位置上、下行线隧道的中心标高分别为-15.007m和-15.806m,上、下行线隧道中心线间距13481.9mm。通道为直墙圆弧拱结构,集水井为矩形结构,通道和集水井均采用两次衬砌,其中初衬厚度为200mm,通道墙、拱和集水井内衬厚度为400mm,通道底板和通道与隧道连接处(喇叭口)内衬厚度为1000mm。通道的开挖轮廓高约4.23m,宽3.2m,局部(喇叭口处)高4.83m,宽4.4m;泵站开挖轮廓长4.2m,宽3.2m,深2.2m。
2.2 工程地质条件
旁通道位置地面标高为4m左右,隧道上覆土层厚度按19m考虑。根据附近地层情况,旁通道施工范围内土层主要按灰色淤泥质粘土、灰色粘土和灰色粉质粘土考虑,具有孔隙比大、含水丰富、承载力低、容易压缩和在动力作用下易流变的特点,开挖后天然土体本身难以自稳。
2.3 工程难点
① 地质条件差,淤泥质粘土承载力低,含水率高,易流变;
② 在盾构区间隧道内施工,施工点距区间隧道两端车站均有1km左右的距离,施工场地狭小;
③ 工程地处浦东新区东方路,通道上方地面为一栋二层楼的超市,通道开挖引起的地表沉降量必须严格控制,不能超过30mm。
因此,在该地层内开挖构筑旁通道,需要先对施工影响范围内的土体进行稳妥、可靠的加固处理。经反复论证决定采用水平冻结法加固。该工法具有安全性好,不污染环境等优点。因此本工程设计包括旁通道周围土层的冻结加固和开挖构筑施工两部分内容。设计地层冻结加固体积约为2100m3,挖掘土方和浇注混凝土体积分别为220m3和120m3。采用这种加固方法就要求旁通道及泵站结构施工中的开挖工艺、支护参数等与之相适应。
3 施工方法与施工工序
根据上述施工条件,并结合上海地铁二号线旁通道施工经验,拟采用“隧道内水平冻结加固土体,隧道内开挖构筑”的全隧道内施工方案。即:在隧道内采用冻结法加固地层,使旁通道外围土体冻结,形成强度高、封闭性好的冻土帷幕,然后在冻土帷幕中采用矿山法进行通道及泵站的开挖构筑施工。
4 联络通道临时支护参数
由于冻土具有明显的蠕变特性,特别是粘性土层,这种特征更加明显,随着旁通道的掘进施工,冻结壁被暴露在空气中,冻土的蠕变随时间的延长而增加。为控制冻结壁的变形,要对冻结壁采取有效的临时支护,以免冻结壁变形破坏。
将旁通道的支护结构简化成由三段简支梁组成的一个半封闭结构。由于拱顶部分的冻结壁较厚,冻结壁变形较小,作用在支架上的荷载主要作用在支架两侧的柱腿上。假设作用在支架腿上的载荷为均布荷载,最大弯距发生在柱腿中部,根据变形协调条件,柱腿中部的挠度f同冻结井壁的允许变形相等,即:
ua=f=5qL4/381EI （1）
式中:ua为冻结壁的变形量;E为支架的材料弹性模量;I为支架惯性矩;L为支架柱腿的长度;q为作用在支架腿上的均布荷载,q值可根据式
ua=(1 u)(p-pi)a/A(t×τ)确定。
式中:τ为冻土的侧压力系数;A为冻土的弹性模量;p为作用在冻土外侧的压力;pi为支架对冻土壁的反力;a为旁通道宽度的一半;t为冻结壁的温度系数;u为支架的间距。
已知ua=2cm=0.02m,u=1/2=0.5,A=40MPa,p=20×1.8×104=3.6×105Pa;a=1.7m Pi=P-A·Ua(t×τ)/α(1 u)=4.6×104Pa设支架的排间距为0.5m,则每个支架上的荷载为
q=pi/2=2.3×104Pa
由式(1)得
I=5qL4/381UaE
L=3.8m,q=2.3×104Pa,E=2.1×105MPa,Ua=0.02m代入上式得:
I=1498cm4
根据工字钢的转动惯量可知
I16=1130cm4
I18=1660cm4>1498cm4
故选用18号工字钢作为支架的支护材料,考虑到支架的刚度及稳定性,每个支架加有中梁及底梁。
5旁通道开挖构筑工艺
旁通道的开挖从占用隧道一侧向另外一侧隧道进行水平暗挖,根据冻土的发展规律,同时考虑工期、隧道占用时间等因素,旁通道的开挖构筑施工应尽量同冻结孔施工占用同侧隧道。旁通道的开挖构筑在一个完全封闭的冻土帷幕内进行,冻土帷幕为一个底部较厚的直墙圆拱形,冻土墙设计厚度1.2m,冻土强度4～6MPa,旁通道及泵站的施工采取全断面开挖。
在打开钢管片前应对各种量测资料及测温孔中测得的冻结壁发展情况、冻结时间等进行综合分析,当分析结果同设计基本相符时,即可进行试开挖。由于冻土强度较高,冻结壁本身起着临时支承作用,开挖过程中为避免冻结壁暴露后产生蠕变,造成冻结管断裂,在掘进过程中要及时对冻结壁进行临时支护,并对冻结壁及时封闭,减少冷量损失。旁通道的开挖构筑要充分利用冻土的强度特点,经过科学施工,严格管理,将加固地层自身的稳定性与合理的临时支护有机的结合起来,控制开挖步距,加强工程监测, 将整个通道的开挖及临时支护完成之后,一次进行防水层和结构混凝土浇筑施工。这样不仅简化了旁通道及泵站开挖构筑施工工艺,缩短了工期,加快了施工速度,而且提高了工程质量。
6 上海轨道交通明珠线二期蓝村路站-浦东南路站区间隧道旁通道及泵站施工情况
上海轨道交通明珠线二期蓝村路站-浦东南路站区间隧道旁通道及泵站开挖构筑工作自2002年10月6日开始施工,10月11日旁通道部分采用矿山法开挖挖通,11月17日整个旁通道及泵房结构施工完毕。监测结果显示地表最大沉降量为16mm,隧道内管片最大沉降量为6mm。这说明采用冻结法加固的情况下,用矿山法开挖地铁旁通道对周边环境的影响完全处在安全范围内。该旁通道工程的成功实施,为上海市区建筑物下地铁隧道施工及过江隧道施工积累了有益的经验,是冻结法加固地层矿山法开挖在市政工程中的一次成功实践。
参考文献:
[1]陶龙光,巴肇伦.城市地下工程[M].北京:科学技术出版社,1999.
[2]孙钧.地下工程设计理论与实践[M].上海:上海科学技术出版社,1996.
[3]陈仲颐,周景星,王洪瑾.土力学[M].北京:清华大学出版社,1997. 来源: 《建筑中文网》.
